ฟังก์ชั่นหลัก
แขนอิเล็กโทรดทำหน้าที่เป็นตัวนำกระแสไฟฟ้าขนาดใหญ่- ทำให้ไม่ต้องใช้ท่อตัวนำทองแดงที่ซับซ้อนแบบเดิม รับกระแสไฟฟ้าโดยตรงจากวงจรทุติยภูมิ (เครือข่ายสั้น) และถ่ายโอนไปยังอิเล็กโทรด ในเวลาเดียวกัน มันทำหน้าที่เป็นโครงสร้างรองรับที่แข็งแกร่งของระบบอิเล็กโทรดทั้งหมด โดยทำหน้าที่ทางกล เช่น การยกอิเล็กโทรด การวางตำแหน่ง และการหนีบ
ส่วนประกอบหลัก
โดยทั่วไประบบแขนอิเล็กโทรดนำไฟฟ้าที่สมบูรณ์จะประกอบด้วยส่วนต่างๆ ต่อไปนี้ (โดยยกตัวอย่างแขนเฟสด้านข้าง-):

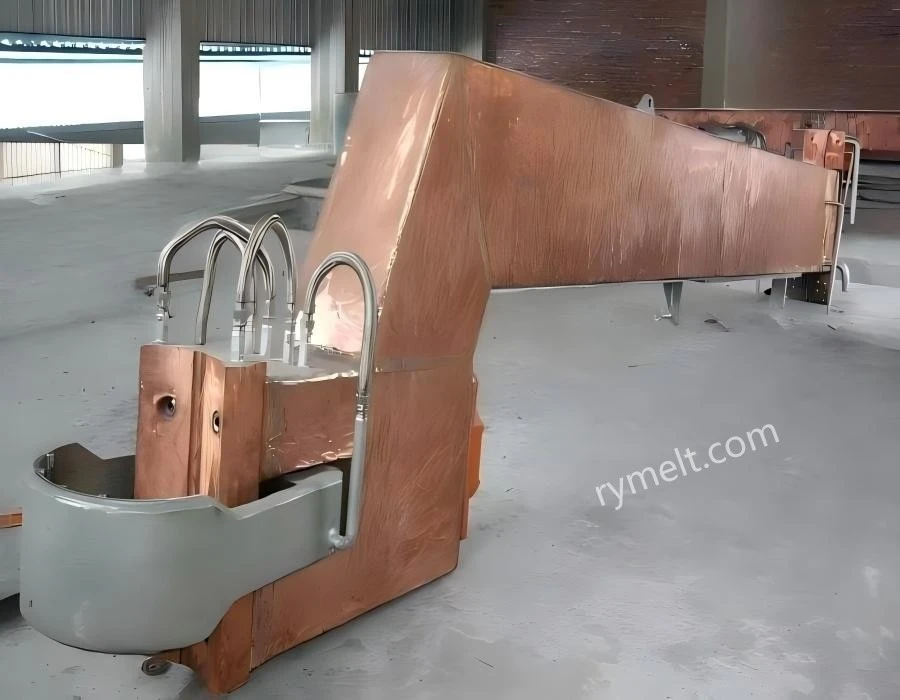

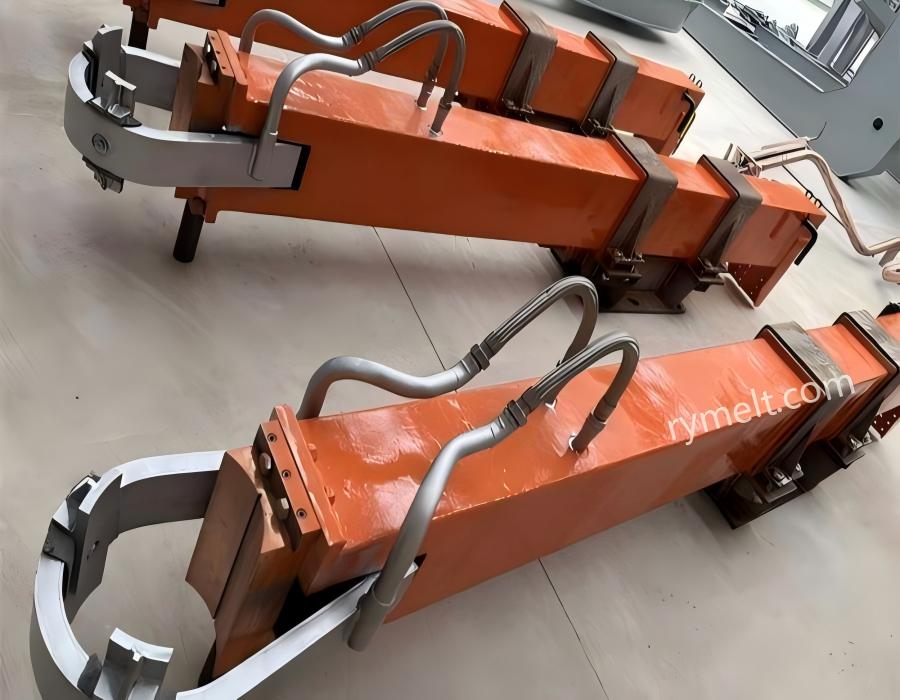

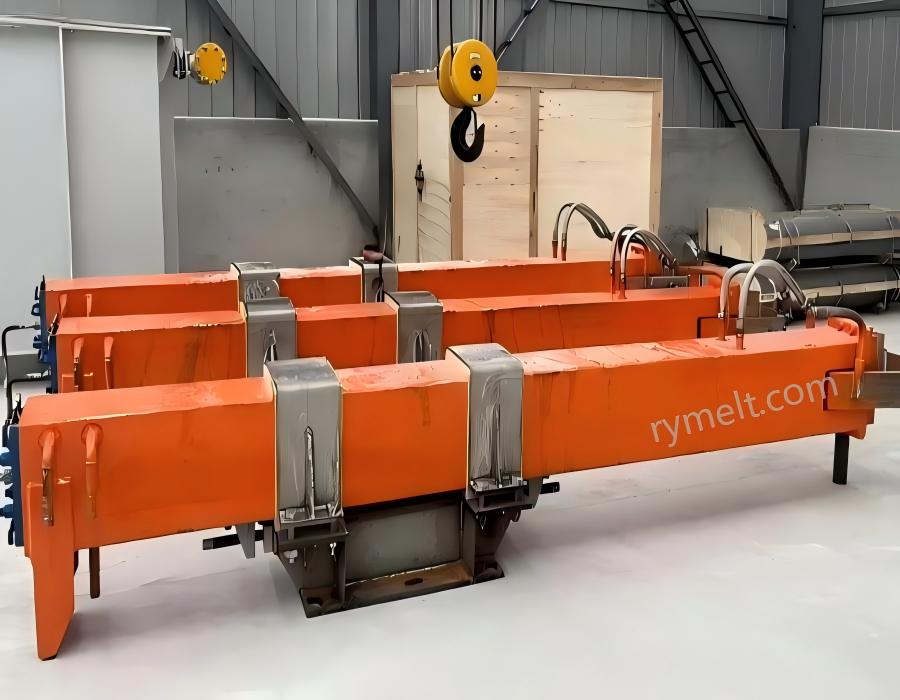

- แขน:โครงสร้างหลักของระบบได้รับการออกแบบให้มีทั้งค่าการนำไฟฟ้าและความแข็งแรงทางกล โดยทั่วไปจะผลิตเป็นโครงสร้างกล่องสี่เหลี่ยมกลวง
- ระบบหนีบอิเล็กโทรด: ใช้เพื่อยึดอิเล็กโทรดกราไฟท์อย่างแน่นหนา โดยทั่วไปแรงจับยึดขนาดใหญ่จะได้มาจากชุดดิสก์สปริง ในขณะที่ระบบนิวแมติกหรือไฮดรอลิกใช้เพื่อปลดอิเล็กโทรดเมื่อจำเป็น
- ตัวจับอิเล็กโทรด:ส่วนประกอบที่สัมผัสกับอิเล็กโทรดโดยตรงและทนทานต่อกระแสและอุณหภูมิที่สูงมาก โดยทั่วไปจะผลิตจากวัสดุประสิทธิภาพสูง-เช่น โครเมียม-โลหะผสมทองแดง
- ระบบทำความเย็น:พร้อมกับน้ำภายใน-ช่องระบายความร้อน น้ำหล่อเย็นที่หมุนเวียนจะขจัดความร้อนออกจากตัวแขน ป้องกันความร้อนสูงเกินไปและการเสียรูปของโครงสร้าง
- ส่วนประกอบเสริม: รวมถึงวงแหวนสเปรย์อิเล็กโทรด อุปกรณ์เป่าฝุ่น- ท่อน้ำ ท่อน้ำมันไฮดรอลิก และแผ่นเชื่อมต่อสายเคเบิลระบายความร้อนด้วยน้ำ-
พารามิเตอร์หลักและคำแนะนำในการเลือก
ความจุเตาและเส้นผ่านศูนย์กลางอิเล็กโทรด
นี่คือพารามิเตอร์การจับคู่พื้นฐานที่สุด ตัวอย่างเช่น EAF ขนาด 5- ตันโดยทั่วไปจะใช้อิเล็กโทรดกราไฟท์ 300 มม. เตาหลอมขนาด 10- ตันใช้อิเล็กโทรดขนาด 350 มม. เตาหลอมขนาด 20 ตันใช้อิเล็กโทรดขนาด 400 มม. เตาหลอมขนาด 50 ตันใช้อิเล็กโทรดขนาด 500 มม. และเตาหลอมขนาด 100 ตันใช้อิเล็กโทรดขนาด 600 มม. ขนาดหน้าตัดของแขนจะเพิ่มขึ้นตามเพื่อให้มีความสามารถในการรองรับกระแสไฟฟ้าและความแข็งแรงทางกลที่เพียงพอ
พิกัดกระแสและแรงดัน
พารามิเตอร์เหล่านี้ขึ้นอยู่กับความจุของหม้อแปลงและกระแสทุติยภูมิที่กำหนด แขนอิเล็กโทรดต้องสามารถรองรับกระแสการทำงานสูงสุดในระหว่างกระบวนการหลอมเหลวโดยไม่มีความร้อนสูงเกินไป
เส้นผ่านศูนย์กลางวงกลมพิตช์อิเล็กโทรด (PCD)
นี่หมายถึงเส้นผ่านศูนย์กลางของวงกลมที่เกิดจากอิเล็กโทรดสาม-เฟสภายในเตาเผา นี่เป็นหนึ่งในมิติการออกแบบที่สำคัญที่สุด ซึ่งส่งผลโดยตรงต่อการกระจายความร้อนและประสิทธิภาพการหลอมละลาย
ขนาดแขนและการเชื่อมต่อการเชื่อมต่อ
โครงแขน ขนาดหน้าตัด- ความยาวโดยรวม และวิธีการเชื่อมต่อกับเสาเสา (เช่น การเชื่อมต่อแบบแปลนหรือการเชื่อมต่อแบบพิน) จะต้องตรงกับการออกแบบอุปกรณ์ที่มีอยู่
พารามิเตอร์น้ำหล่อเย็น
รวมถึงอัตราการไหลของน้ำหล่อเย็นที่ต้องการ แรงดันน้ำ อุณหภูมิของน้ำ และข้อกำหนดการเชื่อมต่อ ปริมาณการใช้น้ำโดยทั่วไปมีตั้งแต่หลายลูกบาศก์เมตรต่อชั่วโมงสำหรับเตาเผาขนาดเล็กไปจนถึงมากกว่า 30 ลบ.ม./ชม. สำหรับเตาเผาขนาดใหญ่ ตัวอย่างเช่น โดยทั่วไปเตาเผาขนาด 5–10 ตันต้องการประมาณ 8 ลบ.ม./ชม., เตาหลอม 20 ตันประมาณ 14 ลบ.ม./ชม. และเตาเผาขนาด 100 ตัน จนถึง 32 ลบ.ม./ชม.
วิธีการหนีบอิเล็กโทรด
อาจใช้ระบบจับยึดแบบนิวแมติกหรือไฮดรอลิกก็ได้ โดยทั่วไปแรงดันใช้งานจะอยู่ระหว่าง 0.5 ถึง 0.8 MPa แรงพรีโหลดของจานสปริงต้องเพียงพอที่จะทนต่อข้อกำหนดแรงบิดทำลายอิเล็กโทรด
ข้อมูลการสั่งซื้อ
เพื่อให้แน่ใจว่าการออกแบบที่กำหนดเองถูกต้อง ลูกค้ามักจะต้องให้ข้อมูลต่อไปนี้เมื่อสั่งซื้อแขนอิเล็กโทรด:
ข้อมูลอิเล็กโทรด
เส้นผ่านศูนย์กลางอิเล็กโทรดกราไฟต์ (มม.) และเส้นผ่านศูนย์กลางวงกลมพิตช์อิเล็กโทรด (PCD) ที่ต้องการ
01
ข้อกำหนดด้านมิติ
ความยาวแขนโดยรวม ระยะห่างระหว่างเฟสอิเล็กโทรด วิธีเชื่อมต่อกับเสาเสา และขนาดส่วนต่อประสานโดยละเอียด
02
พารามิเตอร์อุปกรณ์
พิกัดความจุของหม้อแปลง (kVA) และพิกัดกระแสทุติยภูมิ (A)
03
ข้อกำหนดด้านความเย็นและพลังงาน
อุณหภูมิทางเข้าของน้ำหล่อเย็น ( องศา ) ช่วงแรงดันที่อนุญาต (MPa) ชนิดตัวกลางในการจับยึด (น้ำมันไฮดรอลิกหรืออากาศอัด) และแรงดันใช้งาน
04
ข้อกำหนดเพิ่มเติม
การป้องกันการกัดกร่อน-แบบพิเศษ การเคลือบที่ทนต่ออุณหภูมิสูง-สูง หรือข้อกำหนดเฉพาะที่เกี่ยวข้องกับการนำไฟฟ้า โมดูลัสยืดหยุ่น หรือคุณสมบัติของวัสดุอื่นๆ
05
การให้ข้อมูลทางเทคนิคที่ครบถ้วนและถูกต้องช่วยให้เราสามารถออกแบบแขนอิเล็กโทรดที่ตรงกับระบบ Electric Arc Furnace ที่มีอยู่ของคุณได้อย่างรวดเร็ว ช่วยให้มั่นใจได้ถึงประสิทธิภาพการใช้พลังงานที่เหมาะสมที่สุด ความน่าเชื่อถือในการดำเนินงาน และอายุการใช้งาน
